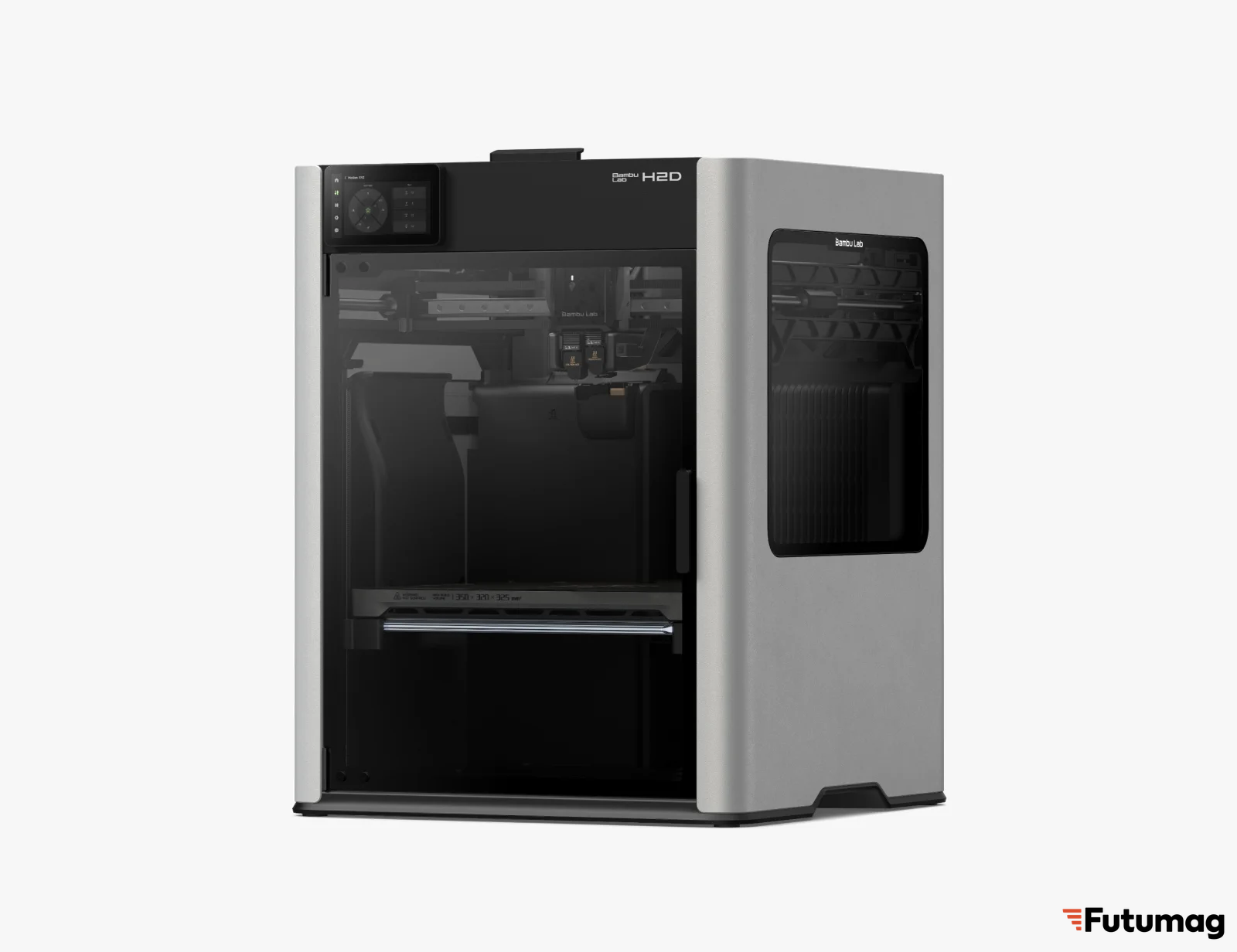

3D-принтер Bambu Lab H2D (EU)

Аппаратная платформа и рабочий объем

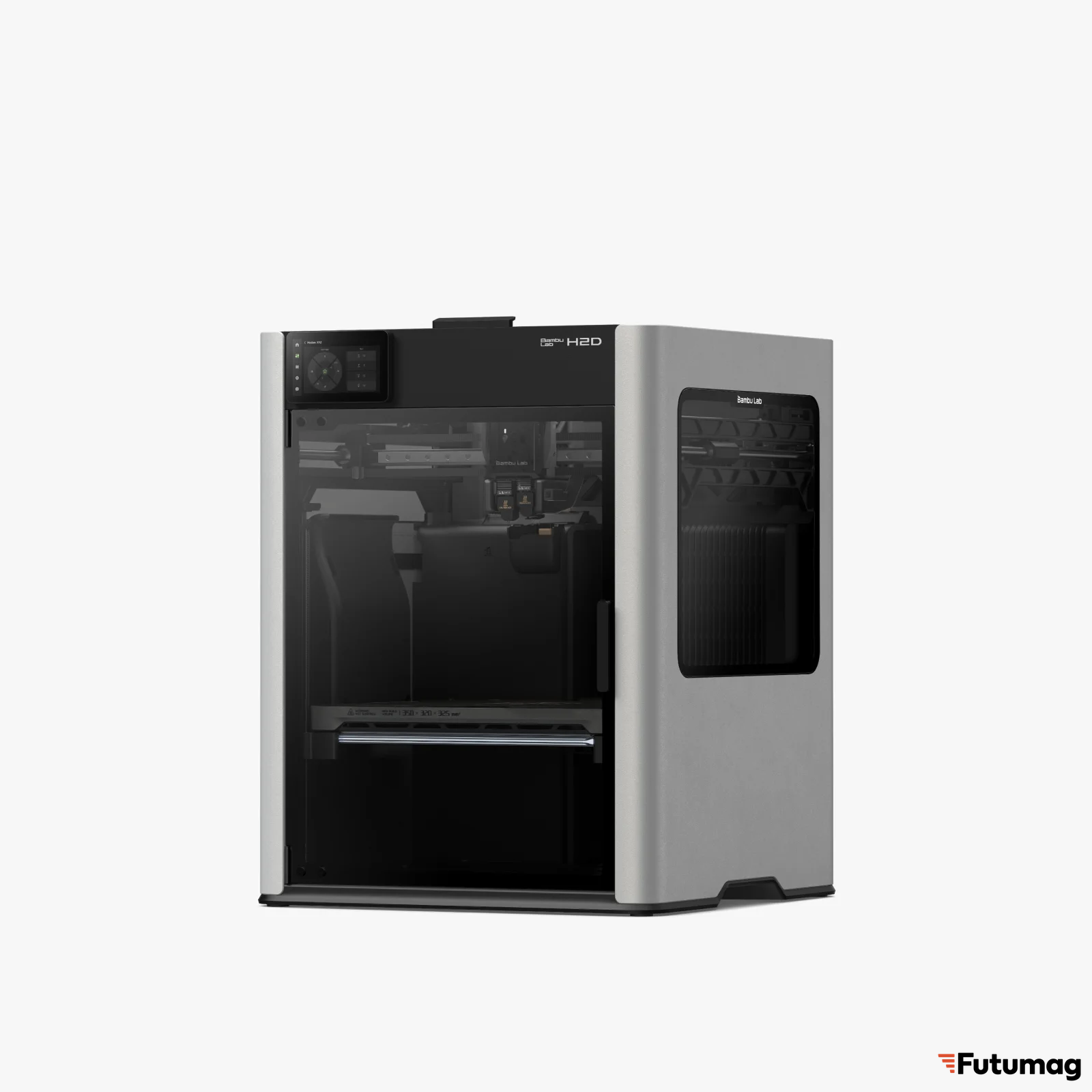

Bambu Lab H2D представляет собой FDM/FFF 3D-принтер с закрытым корпусом, изготовленным из алюминия, стали, пластика и стекла. Физические размеры устройства составляют 620×620×755 мм, вес нетто — 31 кг, полная масса в упаковке — 38.5 кг. Корпус построен на архитектуре Core-XY с двумя независимыми шаговыми двигателями в плоскости XY. В конструкции применена система замкнутого контура управления всеми вентиляторами: охлаждения детали, вспомогательного охлаждения, обдува хотэнда, циркуляции камеры, главной платы и вытяжного вентилятора.

Область построения зависит от режима работы. При использовании одного сопла доступный объем составляет 325×320×325 мм³. При активации двух сопел рабочий объем сокращается до 300×320×325 мм³. Суммарный геометрический объем для двухсопельной печати заявлен как 350×320×325 мм³. Данная конфигурация обеспечивает возможность изготовления крупногабаритных изделий, а также одновременной печати двумя разными материалами без необходимости продувки и очистки при смене филамента.

Термальная система и совместимость материалов

Хотэнд выполнен полностью из металла, шестерня экструдера и сопло изготовлены из закаленной стали. Максимальная температура нагрева сопла составляет 350 °C. В базовую комплектацию входит сопло диаметром 0.4 мм, поддерживается установка сменных сопел 0.2 мм, 0.6 мм и 0.8 мм. Нагревательный стол развивает температуру до 120 °C, в качестве рабочей поверхности используются текстурированные или гладкие стальные пластины с PEI-покрытием.

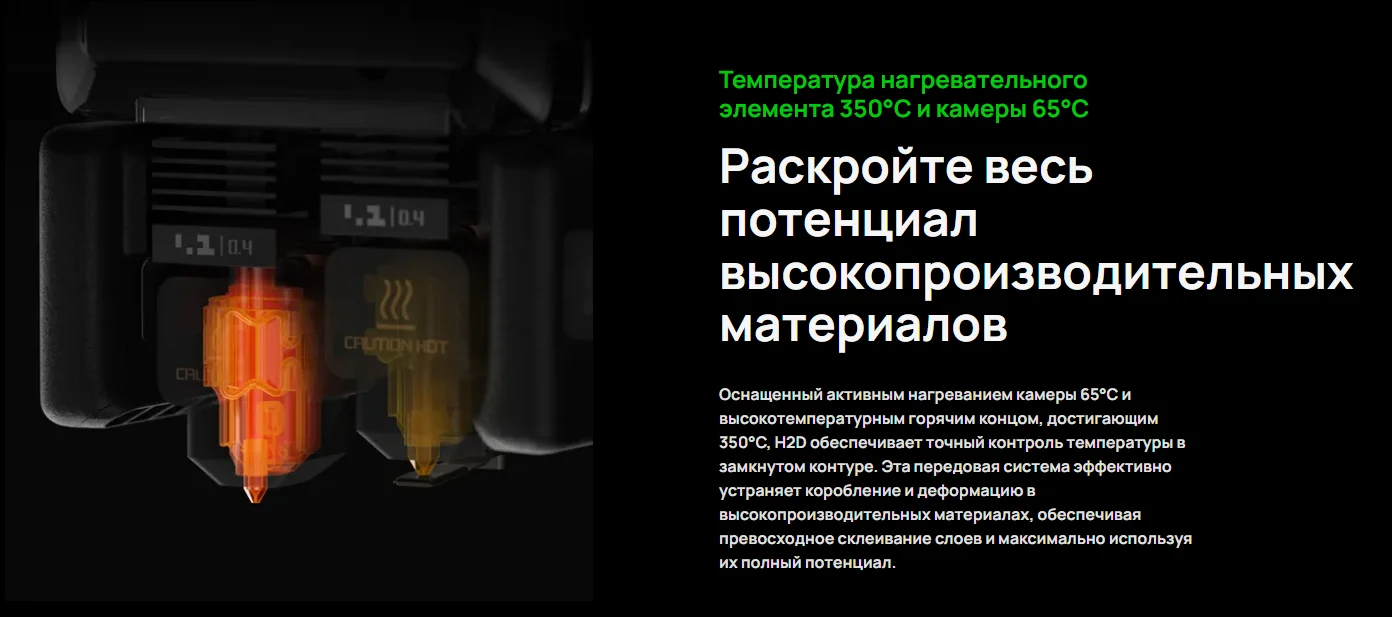

Камера построения оснащена системой активного обогрева с максимальной температурой 65 °C. Поддержание заданной температуры осуществляется в замкнутом контуре управления. Сочетание высокотемпературного хотэнда и нагреваемой камеры обеспечивает возможность печати базовыми пластиками (PLA, PETG, TPU), растворимыми поддержками (PVA, BVOH), инженерными термопластами (ABS, ASA, PC, PA, PET, PPS), а также композитными материалами, армированными углеродным или стеклянным волокном (PA-CF/GF, PPA-CF/GF, PET-CF, PLA-CF, PETG-CF).

Кинематические параметры и система экструзии

Максимальная скорость перемещения инструментальной головки составляет 1000 мм/с, максимальное ускорение — 20 000 мм/с². В конструкции применена сервосистема экструзии PMSM (синхронный двигатель с постоянными магнитами) собственной разработки Bambu Lab. Система выполняет дискретизацию крутящего момента, сопротивления и положения с частотой 20 кГц, обеспечивая динамическую модуляцию векторов электромагнитного момента и детектирование засоров или перетирания филамента в реальном времени.

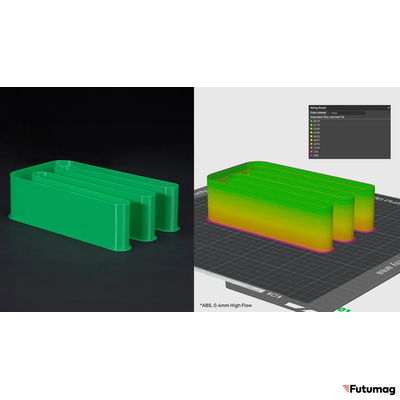

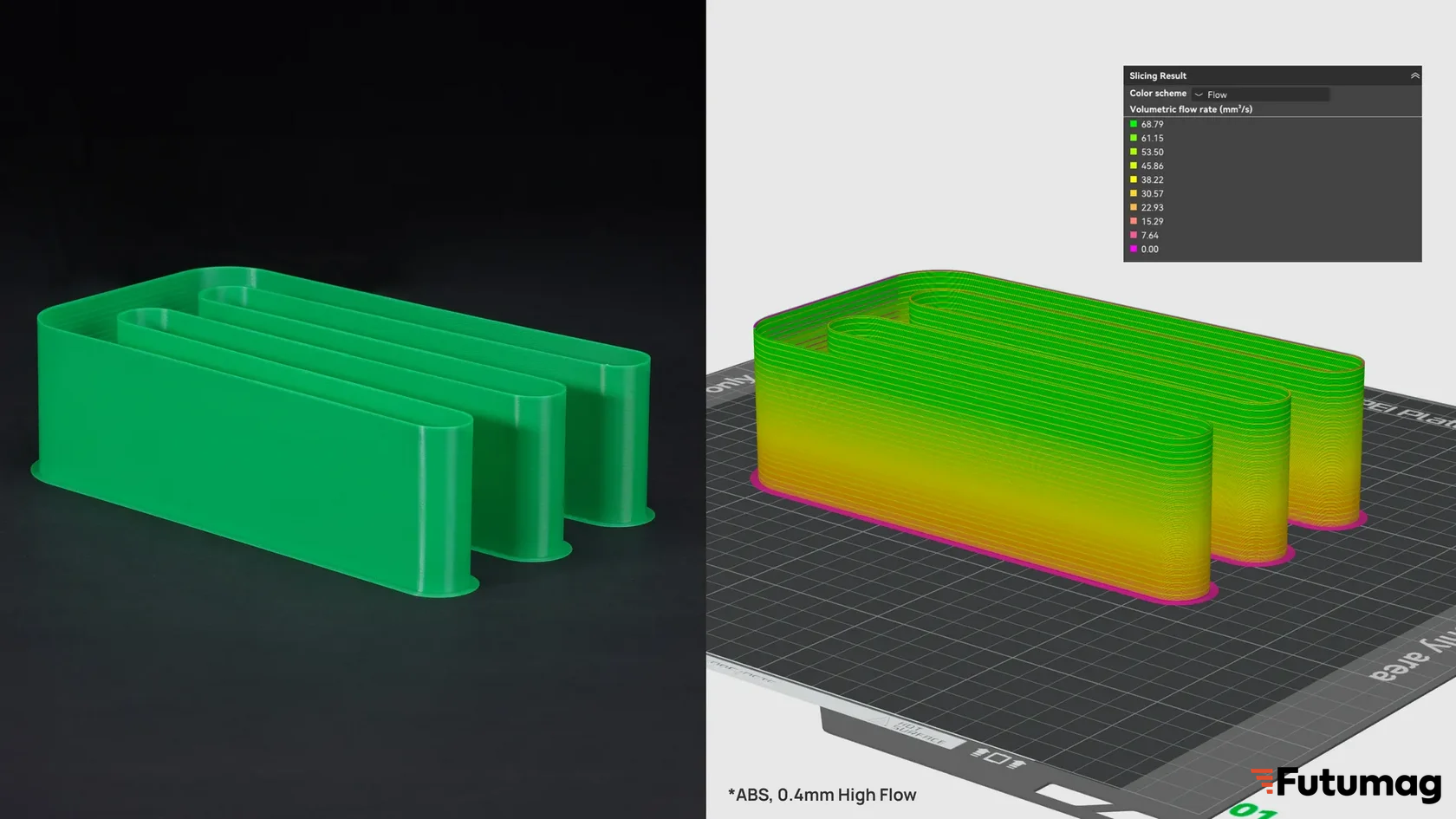

Максимальный расход материала для штатного хотэнда составляет 40 мм³/с. При установке опционального высокопоточного хотэнда максимальный расход увеличивается до 65 мм³/с. Данная конфигурация обеспечивает стабильную печать на скорости 600 мм/с без потери качества вне зависимости от сложности и размера модели.

Система позиционирования и оптическая калибровка

H2D оснащен системой оптической калибровки движения с разрешением 5 мкм. Технология Vision Encoder обеспечивает точность позиционирования 50 мкм на всей рабочей области вне зависимости от расстояния перемещения. Система отслеживает и корректирует движение инструментальной головки, что позволяет сохранять заявленную точность в процессе длительной эксплуатации.

Калибровка стола выполняется автоматически с использованием Micro Lidar и аналоговых датчиков. Точность измерения высоты по оси Z составляет ±0.1 мм. Система автоматически определяет нулевую высоту для обоих хотэндов, процедура замены сопел не требует использования инструмента.

Сенсорное оснащение и система машинного зрения

Принтер оснащен 36 высокоточными датчиками и четырьмя встроенными камерами. Конфигурация оптических систем включает камеру общего обзора LiveView (1920×1080), камеру инструментальной головки Nozzle Camera (1920×1080), камеру сопла с макрообъективом и системой ИИ, а также камеру BirdEye (3264×2448), которая поставляется в составе лазерной версии или опционального лазерного апгрейда.

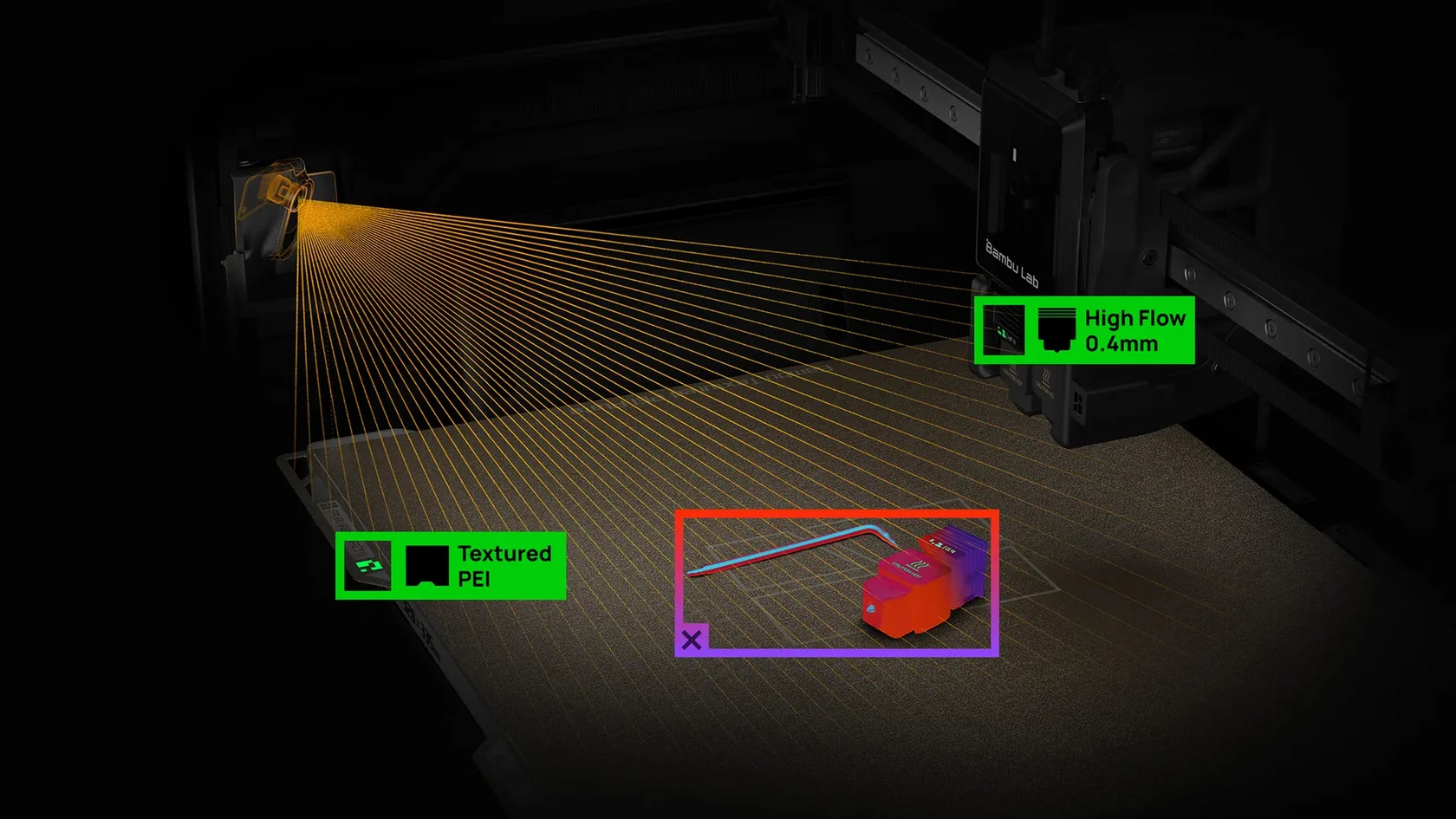

Система машинного зрения на базе искусственного интеллекта в реальном времени отслеживает следующие аномалии: налипание материала на сопло, отклонение нити от траектории, сбой экструзии, образование «спагетти», комкование расплава. Перед каждым рабочим циклом выполняется предполетная проверка: сканирование поверхности платформы на наличие посторонних объектов, аудит конфигурации оборудования, цифро-физическое выравнивание параметров слайсера с обнаруженными спецификациями.

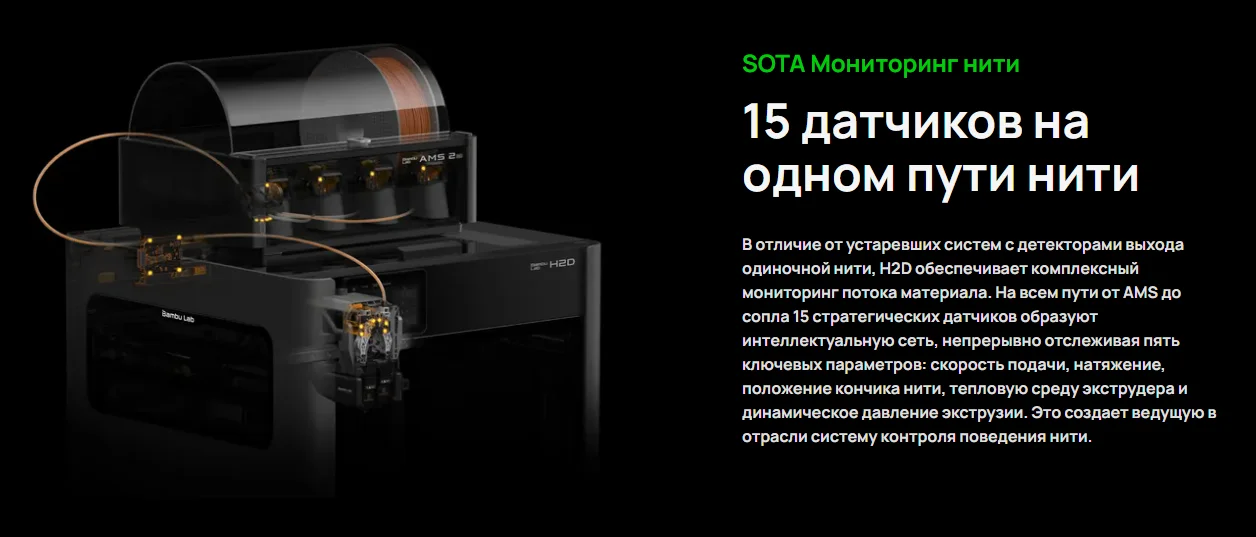

Тракт подачи филамента контролируется 15 датчиками на пути от AMS до сопла. Система непрерывно отслеживает скорость подачи, натяжение, положение кончика нити, термическую среду экструдера и динамическое давление экструзии. Поддерживаются датчик окончания нити, датчик спутывания, одометрия нити, а также функция восстановления печати после потери питания.

Система фильтрации и безопасности

Система очистки воздуха включает трехступенчатую фильтрацию: предварительный фильтр класса G3, HEPA-фильтр класса H12 и фильтр с активированным углем из гранулированной кокосовой скорлупы. Обеспечивается фильтрация твердых частиц и летучих органических соединений.

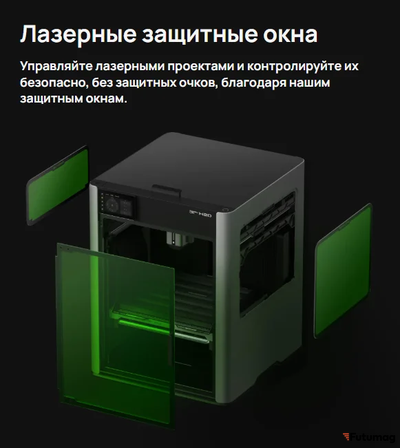

Устройство оснащено пятью датчиками пламени, датчиками открытия передней дверцы и верхней крышки, кнопкой аварийной остановки. Корпусные элементы изготовлены из огнестойких материалов. При обнаружении возгорания или превышении температуры система инициирует звуковую сигнализацию, отправляет уведомление на мобильное устройство и выполняет аварийное отключение питания. Лазерная версия комплектуется защитным остеклением, блокирующим излучение 455 нм, и вытяжным вентилятором с системой фильтрации.

Лазерный модуль и модуль резки

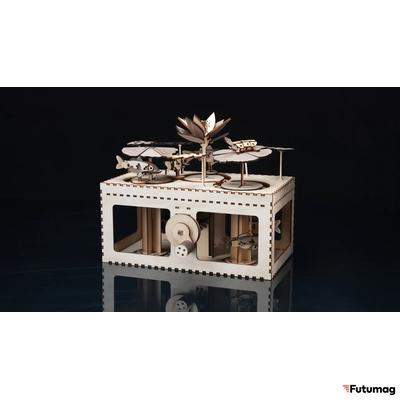

Опционально доступна установка полупроводникового лазерного модуля мощностью 10 Вт или 40 Вт с длиной волны 455 нм. Размер лазерного пятна составляет 0.03×0.14 мм для версии 10 Вт и 0.14×0.2 мм для версии 40 Вт. Максимальная скорость гравировки: 400 мм/с, максимальная скорость гравировки для версии 40 Вт — 1000 мм/с. Максимальная толщина реза по фанере: 5 мм, для версии 40 Вт — 15 мм.

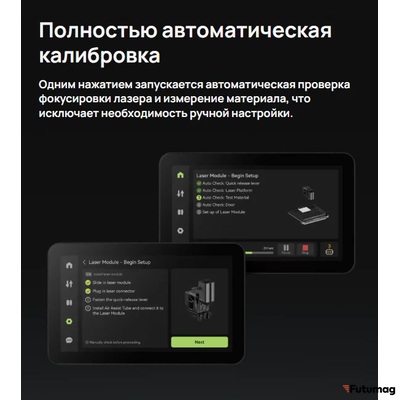

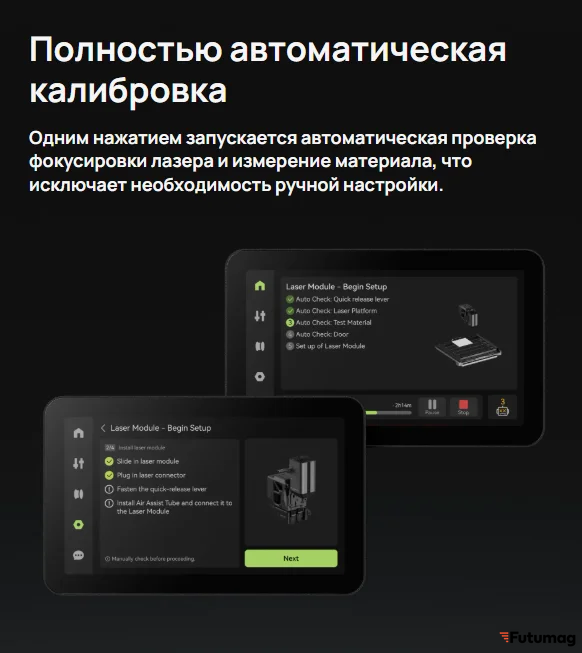

Лазерный модуль оснащен системой Air Assist для удаления дыма и охлаждения поверхности реза. Измерение высоты Z выполняется микро-лидаром с точностью ±0.1 мм. Функция Live Spatial Alignment с использованием камеры BirdEye обеспечивает точность позиционирования лазерного луча до 0.3 мм и позволяет выполнять гравировку на искривленных поверхностях без физического контакта. Класс лазерной безопасности — 4, при полностью собранном защитном кожухе обеспечивается класс 1. В лазерной версии также доступна бесконтактная 3D-сетка для прецизионной обработки сложных поверхностей.

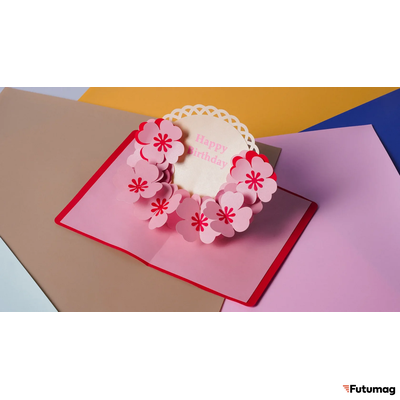

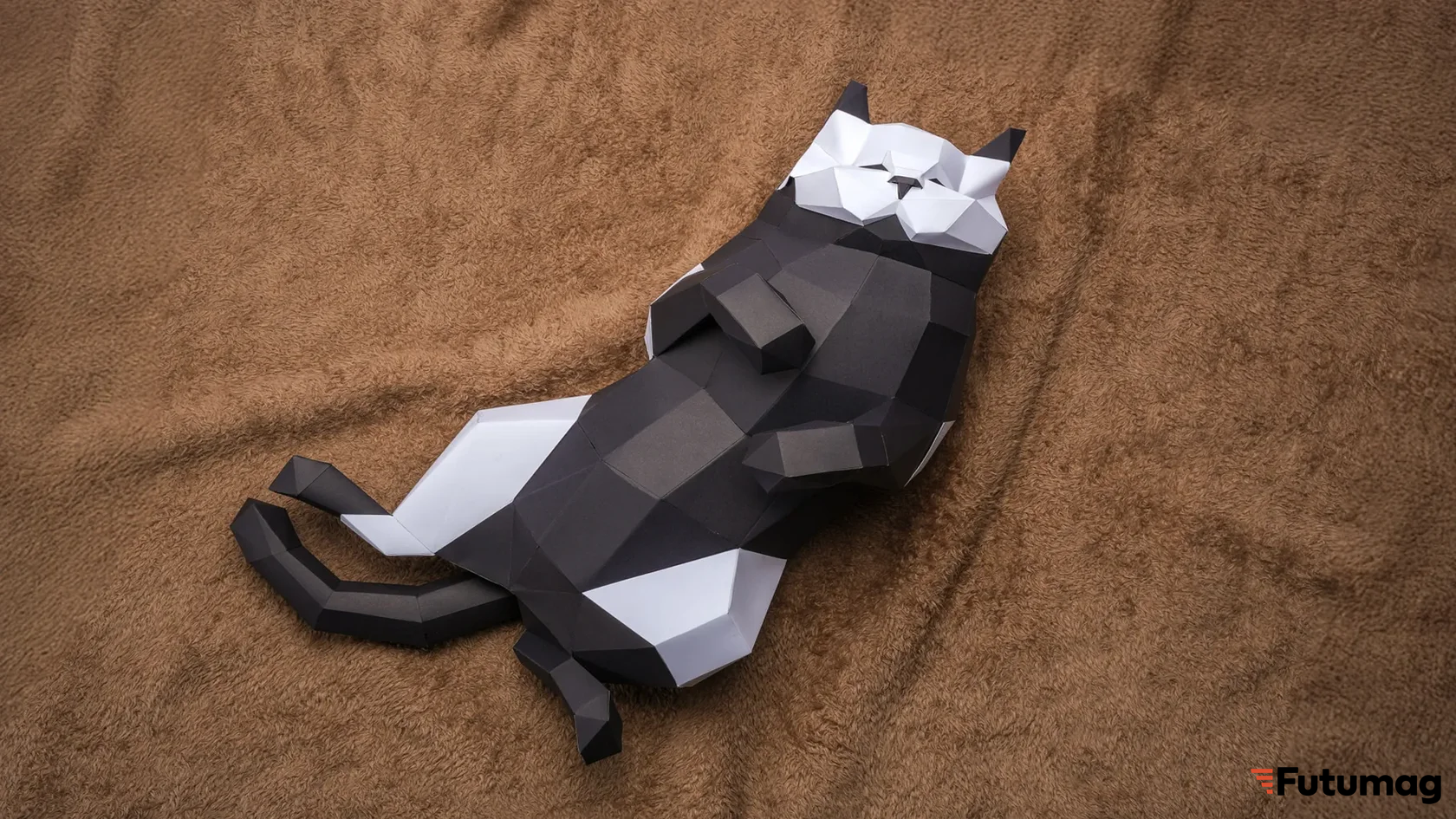

Опциональный модуль цифровой резки обеспечивает рабочую область 300×285 мм для резки и 300×255 мм для рисования. Поддерживается работа с ножом 45°×0.35 мм в диапазоне усилий 50–600 gf. Максимальная толщина реза — 0.5 мм. Поддерживаемые материалы: бумага, винил, ПВХ-пленка, кожзаменитель, темный акрил, резина, дерево, металл. Функция рисования пером поддерживает диаметр пера 10.5–12.5 мм. Модуль оснащен автоматическим определением типа коврика для резки, типа лезвия и поддерживаемых материалов.

AMS 2 Pro и система подачи

Комплектация AMS Combo включает усовершенствованную систему автоматической смены филаментов AMS 2 Pro. Устройство оснащено функцией сушки филамента с температурой подогрева до 65 °C, индивидуально настраиваемой под каждый тип материала посредством считывания RFID-меток фирменных катушек Bambu Lab. Электромагнитный воздушный клапан обеспечивает герметичность внутреннего объема, бесщеточный двигатель подачи увеличивает скорость подачи филамента на 60% относительно AMS первого поколения. Упрощен доступ к трубкам для извлечения поврежденной нити без разбора корпуса.

Система поддерживает последовательное подключение до четырех блоков AMS 2 Pro и до восьми модулей AMS HT, что обеспечивает одновременную работу с 24 катушками филамента. При подключении двух и более блоков AMS требуется 4-in-1 PTFE адаптер.

Управление и программное обеспечение

Управление осуществляется через 5-дюймовый сенсорный дисплей с разрешением 1280×720, мобильное приложение Bambu Handy или ПК-приложение Bambu Studio. Встроенная память eMMC объемом 8 ГБ, предусмотрен порт USB. Сетевые интерфейсы: Wi-Fi с поддержкой частот 2.4 ГГц и 5 ГГц, Ethernet, Bluetooth. Устройство оснащено нейропроцессором производительностью 2 TOPS.

Поддерживается полноценная автономная работа без подключения к облачным серверам: управление, передача файлов и обновление прошивки выполняются по локальной сети. В качестве штатного слайсера используется Bambu Studio 2.0. Поддерживаются сторонние слайсеры, экспортирующие стандартный G-code: SuperSlicer, PrusaSlicer, Cura. Расширенные функции могут быть недоступны при работе со сторонним ПО.

Максимальная потребляемая мощность составляет 2200 Вт при напряжении 200–240 В, 50/60 Гц. Средняя потребляемая мощность в рабочем режиме — 1050 Вт.
